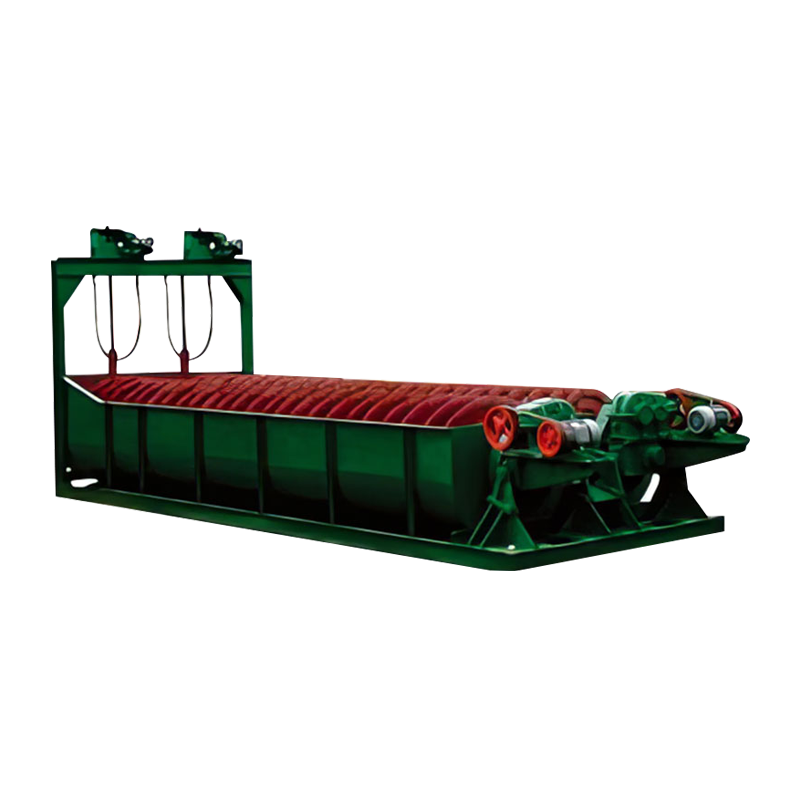

Hovedkomponenterne i spiralklassifikatoren er en halvcirkelformet vandtank, en spiralindretning sammensat af en skaft og klinger, de øvre og nedre bærende dele af spiralakslen, transmissionsindretningen af spiralakslen og løftemekanismen. Dens specifikationer udtrykkes ved spiraldiameteren.
Spiralklassifikatorer kan opdeles i enkelt spiral- og dobbelt spiralklassifikatorer i henhold til antallet af spiralaksler, og kan opdeles i høj Weir -type, lav vairtype og synkende type i henhold til højden af overløbet.
Overløbet af den høje weir -spiralklassifikator er højere end lejecentret i den nedre ende af spiralakslen, men lavere end den øvre kant af overløbsens ende spiral. Det har et vist sedimentationsområde, der er egnet til grov partikelklassificering og kan opnå en overløbspartikelstørrelse større end 100 mesh.
Overløbet af den lave weir -spiralklassifikator er lavere end midten af overløbet af enderlejet, så sedimentationsområdet er lille, og overløbsproduktionskapaciteten er lav. Det bruges normalt ikke til klassificeringsoperationer, men bruges til at vaske malmsand til desludging.
Hele spiralen ved overløbet af den nedsænkede spiralklassifikator er nedsænket under den flydende overflade i sedimentationszonen. Dens sedimentationszone har et stort område og dybde, som er velegnet til fin partikelklassificering og kan opnå en overløbspartikelstørrelse på mindre end 100 mesh.
Arbejdsprincip
Den finmalede opslæmning føres ind i vandtanken fra foderporten placeret midt i sedimentationszonen. Den nedre ende af den skrå vandtank er gylle -klassificeringssedimentationszonen. Spiralen roterer med en lav hastighed for at røre opslæmningen, så de lette og fine partikler ophænges på overfladen og strømmer til overløbet til overløb for at oversvømme og gå ind i den næste proces. De grove og tunge partikler sætter sig ned i bunden af tanken og transporteres til udløbsporten af spiralen som returneret sand. Normalt danner spiralklassifikatoren og møllen et lukket kredsløb for at returnere det grove sand til møllen til genslibning.
Fordelene ved spiralklassifikatoren er dens enkle struktur, stabil og pålidelig drift, let drift og let at danne en lukket kredsløbsoperation med en mølle med en diameter på mindre end 3,2 meter.
